一：概述

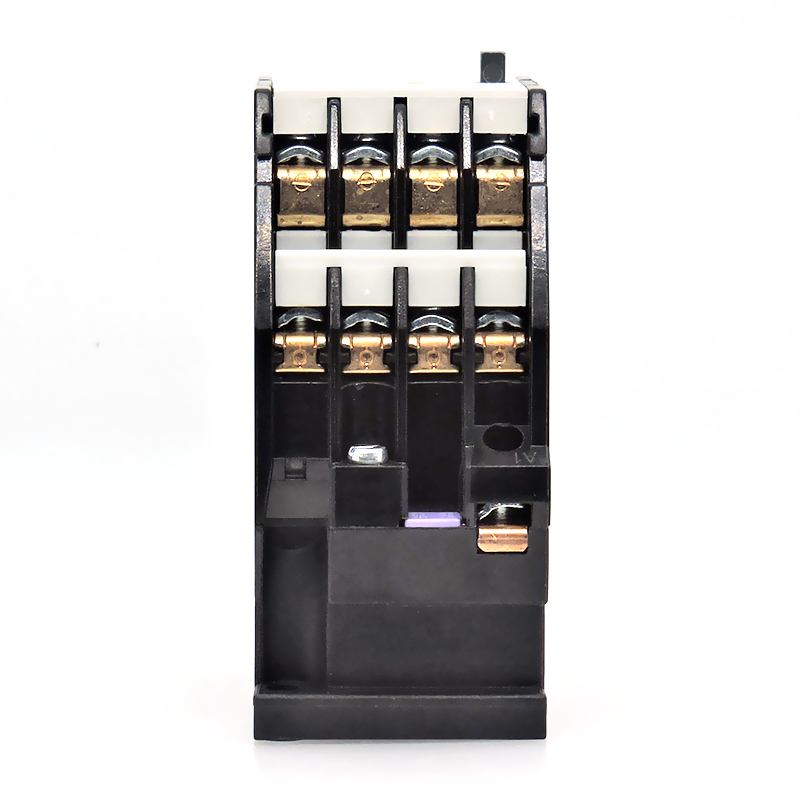

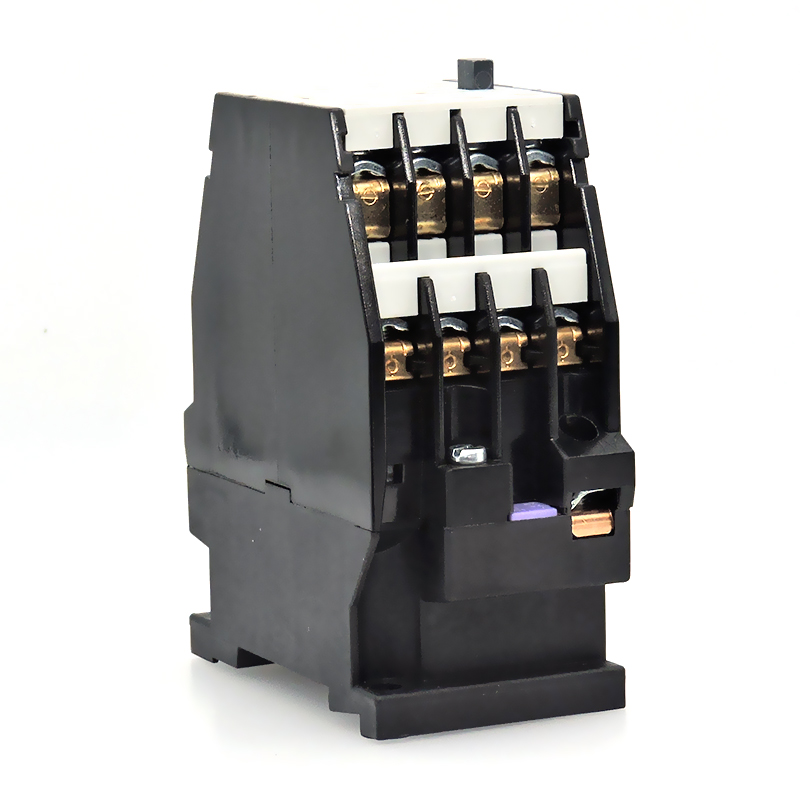

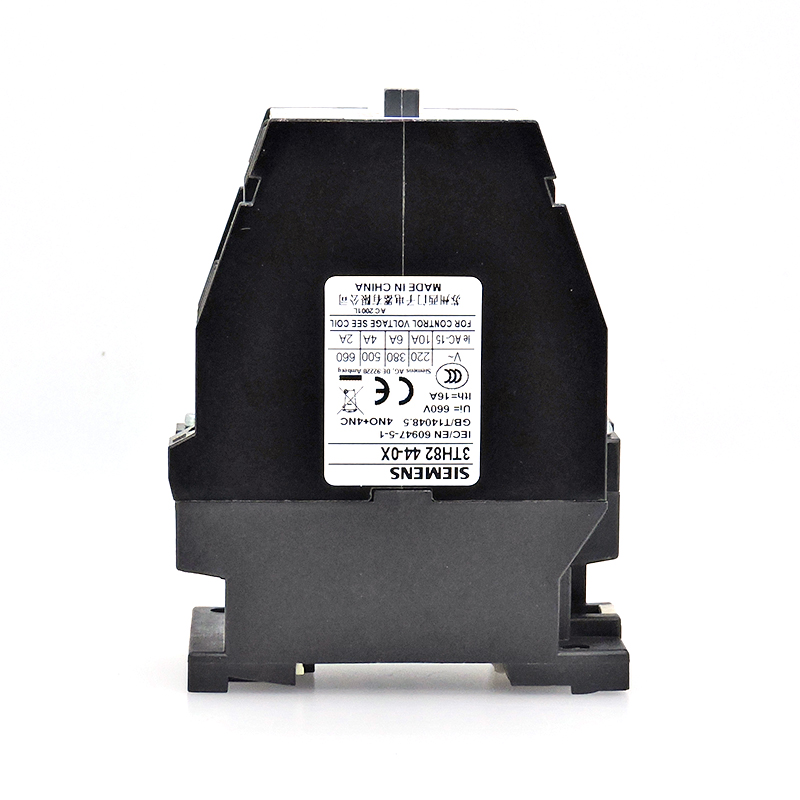

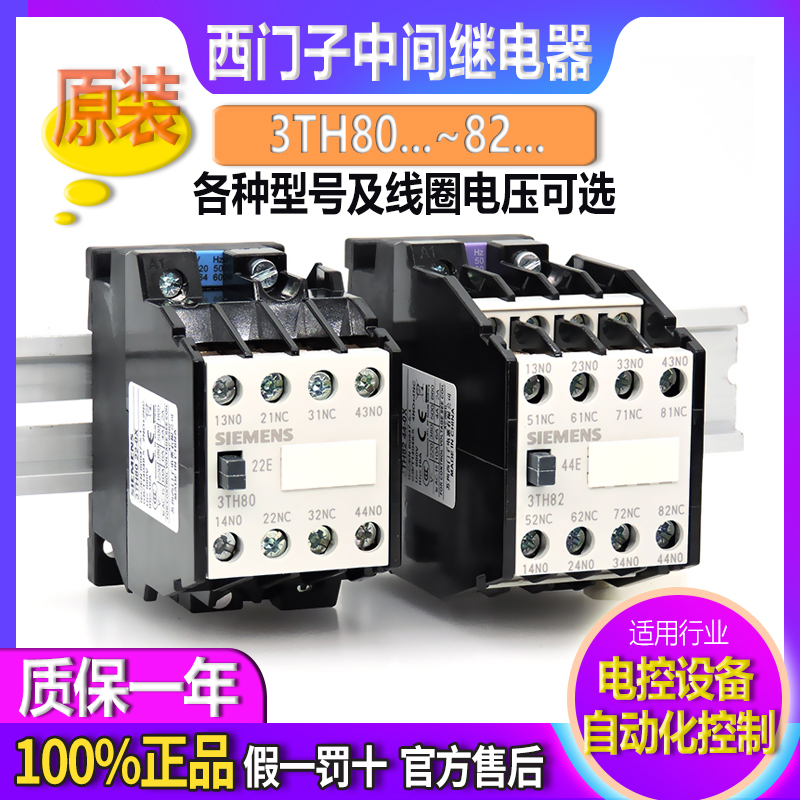

3TH8040-0X西門子中間繼電器用于各種保護和自動控制線路中，此類繼電器由電子元器件和精密小型繼電器等構成，是電力系列中間繼電器更新?lián)Q代首選產品。

二：結構

1：3TH8040-0X西門子中間繼電器線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵 與導磁體之間保持一定間隙。當     氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作，當電磁力矩減小到一定值時，由于觸點     彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

2：3TH8040-0X西門子中間繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持   線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

三：3TH8040-0X西門子中間繼電器特點

1：中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易  斷線的缺點。

2：功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

3：繼電器觸點容量大，工作壽命長。

4：繼電器動作后有發光管指示，便于現場觀察。

5：延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。

四：3TH8040-0X西門子中間繼電器技術參數

1：動作電壓不大于70%額定值。

2：返回電壓不小于5%額定值。

3：動作時間不大于0.02S（額定值下）。

4：返回時間不大于0.02S（額定值下）。

5：電氣壽命繼電器在正常負荷下，電壽命不低于1萬次。

6：功率消耗直流回路不大于4W，交流回路不大于5VA。

7：觸點容量在電壓不超過250V、電流不超過1A的直流有感負荷（時間常數τ=5±0.75ms）中，斷開容量為50W；在電壓不超過250V、電流不超過3A的交流回路中為250VA（功率因    數CosΦ=0.4 ±0.1），允許長期接通5A電流。

8：絕緣電阻

1：下列部位用開路電壓500V兆歐表測量其絕緣電阻應≥300MΩ（常溫下）。

①導電端子與外露非帶電金屬或外殼之間；

②動、靜觸點之間；

③常開觸點與常閉觸點之間；

④觸點與電壓回路之間。

9：介質強度

1：對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；

②動、靜觸點之間1000V/50Hz；

③常開觸點（繼電器上的NO）與常閉觸點（繼電器上的NC[1]）之間1000V/50Hz；

④觸點與電壓回路之間1000V/50Hz。

10：抗干擾性能

繼電器的抗干擾應符合 DL478-92《靜態繼電保護及自動裝置通用技術條件》中的有關規定。
